アコーディオンアーチ
型式
軽・小型車用 D type
特長
- 1.5トン（荷台長4m）以下用に開発した軽量タイプのアコーディオンアーチです。
- ホロを押し上げる構造と天井リンクはありません。
- 収納レールを鳥居後部で吊下げ固定する方式です。
- 3方開でもアオリは開閉できます。

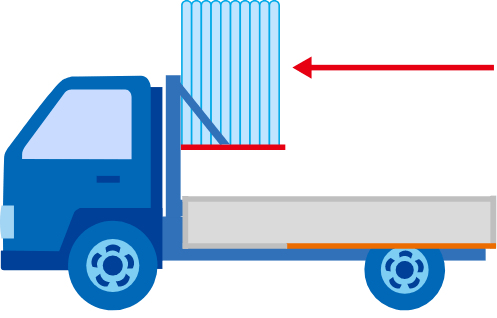

- ホロを収納した状態
-
※朱記部は収納レールを示す。
- 蛇腹前端は、鳥居に固定されます。
主要諸元表・概略図
※表は左右にスクロールできます。
| 型式 （ピッチ数） |
アーチ長さ mm |
適応荷台長さ （外寸法）mm |
荷台幅 （内寸法）mm |
アーチ高さ mm |
ホロ収納長さ mm |
概算重量 kg |
|---|---|---|---|---|---|---|
| D-3 | 2,260 | 1,500を超え2,210以下 | （900） 〜 1,600 |
実寸合せ | 410 | (69) |
| D-4 | 2,970 | 〃 2,920以下 | 500 | (84) | ||
| D-5 | 3,680 | 〃 3,630以下 | 590 | 100 | ||
| D-6 | 4,390 | 〃 4,340以下 | 675 | 115 |
- 重量には幌重量は含まれていません。
- アーチ高さ：アオリ上面～ホロ骨天井上面
- 上記寸法外も製作可能ですので、ご検討時点でお問い合わせください。
D type 概略図（PDF形式：597KB）実績写真
軽トラック
ホロを展開した状態
ホロを前方に収納した状態
両サイドのアオリが開閉できます。
両サイドのアオリが開閉できます。
荷台後部 パワーゲート付きの後端支柱 張出加工例
パワーゲート付の場合の後方全景
小型車
ホロを前方に収納した状態
ホロを展開した状態
