アコーディオンアーチ
型式
ノッポタイプ LL type
特長
- ホロ骨高さ（床面～ホロ骨上面まで）が2,200mm以上に適応します。
- レールは、床面または床側面に取付けます。
- 超低床車、トレーラーに最適です。
- 蛇腹の開閉は電動式に最適です。
主要諸元表・概略図
※表は左右にスクロールできます。
| アーチ高さ mm |
適応荷台長さ （外寸法）mm |
荷台幅 （内寸法）mm |
アーチ高さ mm |
|---|---|---|---|
| 4,600〜12,300 | 4,050を超え12,550以下 | 2,300〜3,400 | 2,200〜2,900 |
- アーチ高さ：アオリ上面～ホロ骨天井上面
- 上記寸法外も製作可能ですので、ご検討時点でお問い合わせください。
LL type 概略図（PDF形式：618KB）実績写真
ノッポタイプ標準型
ホロを展開した状態
荷台内部の状態
シート取付後_幌を収納した状態
シート取付後_幌を展開した状態

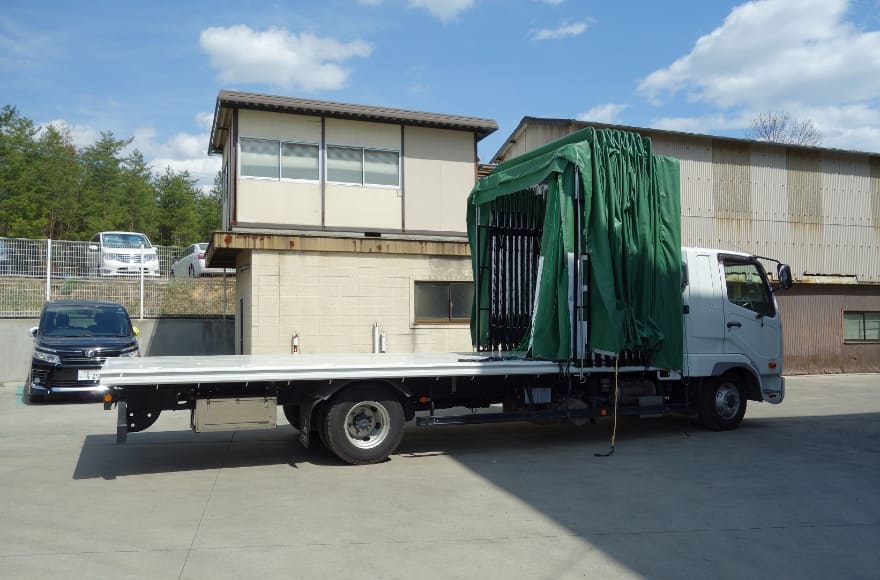

シート取付前_幌を収納した状態
シート取付前_幌を展開した状態
ノッポタイプを倉庫として使用したケース
アコーディオンアーチを工場の一時倉庫として使用したケース
倉庫内部の状況写真
