アコーディオンアーチ
型式
キャブ上・後方全突出型 CZ type
特長
- ホロは、荷台後方より前方に、または、荷台前方より後方に縮めます。
- ホロ収納場所は、鳥居を超えてキャブ上に、または、後アオリを超えて行います。
- 前方ホロ収納時は、キャブ上に全突出させますので、運転席のドアの開閉はできません。
- ホロを展開している時は、キャブ上、または、リヤ柱後部に突出させたレールは、折り上げた状態にします。

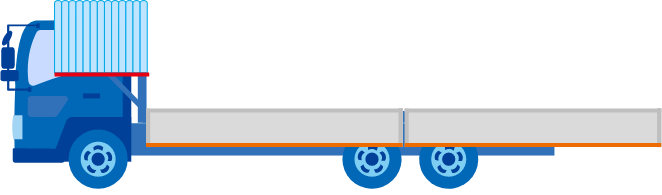

- ホロを前方に収納した状態
-
※朱記部は収納レールを示す。
- 荷台は完全にオープンとなります。
- ホロ収納部は、キャブ上に全突出させます。
- ホロ収納状態で運転席への出入りは出来ません。

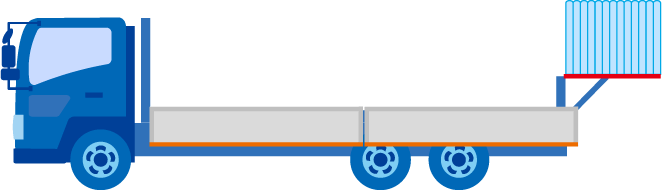

- ホロを後方に収納した状態
-
※朱記部は収納レールを示す。
- 荷台は完全にオープンとなります。
- ホロ収納部は、リヤ柱後方に全突出させます。

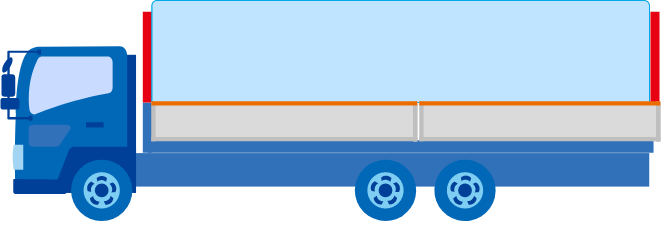

- ホロを展開した状態
-
※朱記部は収納レールを示す。
- ホロ収納用レールは、折り上げた状態で固定します。
主要諸元表・概略図
※表は左右にスクロールできます。
| 型式 （ピッチ数） |
アーチ長さ mm |
適応荷台長さ （外寸法）mm |
荷台幅 （内寸法）mm |
アーチ高さ mm |
ホロ収納長さ mm |
概算重量 kg |
|---|---|---|---|---|---|---|
| CZ-6 | 4,500 | 3,800を超え4,500以下 | 2,080 〜 2,430 |
（700） 〜 2,000 （2,200） |
950 | 260 |
| CZ-7 | 5,200 | 〃 5,200以下 | 1,050 | 290 | ||
| CZ-8 | 5,900 | 〃 5,900以下 | 1,150 | 320 | ||
| CZ-9 | 6,600 | 〃 6,600以下 | 1,200 | 350 | ||
| CZ-10 | 7,300 | 〃 7,300以下 | 1,300 | 380 | ||
| CZ-11 | 8,000 | 〃 8,000以下 | 1,400 | 420 | ||
| CZ-12 | 8,700 | 〃 8,700以下 | 1,500 | 450 | ||
| CZ-13 | 9,400 | 〃 9,400以下 | 1,600 | 480 | ||
| CZ-14 | 10,100 | 〃 10,100以下 | 1,700 | 510 | ||
| CZ-15 | 10,800 | 〃 10,800以下 | 1,800 | 540 | ||
| CZ-16 | 11,500 | 〃 11,500以下 | 1,900 | 570 | ||
| CZ-17 | 12,200 | 〃 12,200以下 | 2,000 | 600 |
※1ピッチ＝700 ※突上無型は＋100mm
- 重量には幌重量は含まれていません。
- アーチ高さ：アオリ上面～ホロ骨天井上面
- 上記寸法外も製作可能ですので、ご検討時点でお問い合わせください。
- ホロ収納用レールをキャブ側へ突出させますので、アオリは外アオリにする必要があります。
CZ type 概略図（PDF形式：531KB）実績写真
キャブ上全突出型
ホロを前方に収納した状態
後方全突出型
ホロを後方に収納した状態
