アコーディオンアーチ
型式
前方収納型 AZ type
特長
- ホロは、荷台後方より鳥居後部へ収納します。
- 3方開でもアオリは、開閉できます。

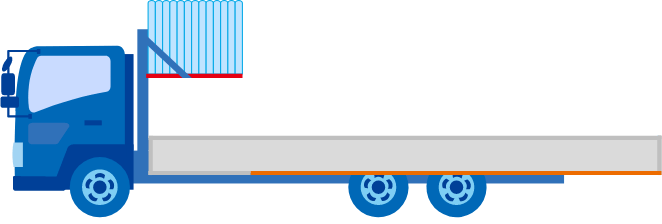

- ホロを収納した状態
-
※朱記部は収納レールを示す。
- 中型4トン車以下に対して、3方開でも使用できるよう
に、収納レールを鳥居後部に吊下げ固定する方式です。 - 鳥居が強度不足の場合は補強する必要があります。
- 蛇腹前端は、鳥居に固定されます。
主要諸元表・概略図
※表は左右にスクロールできます。
| 型式 （ピッチ数） |
アーチ長さ mm |
適応荷台長さ （外寸法）mm |
荷台幅 （内寸法）mm |
アーチ高さ mm |
ホロ収納長さ mm |
概算重量 kg |
|---|---|---|---|---|---|---|
| AZ-3 | 2,300 | 1,500を超え2,250以下 | 1,590 〜 2,430 |
（700） 〜 2,000 （2,200） |
530 | 145 |
| AZ-4 | 3,000 | 2,250を超え2,950以下 | 630 | 175 | ||
| AZ-5 | 3,700 | 2,950を超え3,650以下 | 730 | 205 | ||
| AZ-6 | 4,400 | 3,650を超え4,350以下 | 830 | 235 | ||
| AZ-7 | 5,100 | 4,350を超え5,050以下 | 930 | 265 | ||
| AZ-8 | 5,800 | 5,050を超え5,750以下 | 1,030 | 297 | ||
| AZ-9 | 6,500 | 5,750を超え6,450以下 | 1,080 | 327 | ||
| AZ-10 | 7,200 | 6,450を超え7,150以下 | 1,180 | 357 |
※1ピッチ＝700 ※突上無型は＋100mm
- 重量には幌重量は含まれていません。
- アーチ高さ：アオリ上面～ホロ骨天井上面
- 上記寸法外も製作可能ですので、ご検討時点でお問い合わせください。
AZ type 概略図（PDF形式：693KB）実績写真
2トン車
サイドのアオリを開いた状態
4トン車
サイドのアオリを開いた状態
