アコーディオンアーチ
型式
前後収納型 ABtype
特長
- ホロは、前・後両方から開閉できます。
- ホロの収納場所は、荷台前方でも、荷台後方でも任意の場所で行えます。
- アオリ5方開、7方開および深アオリに使用できます
- 荷台前方への収納
-
※朱記部は収納レールを示す。
アオリを7方開とし、前部、後部のアオリはホロ収納長と同じ長さで切断します。

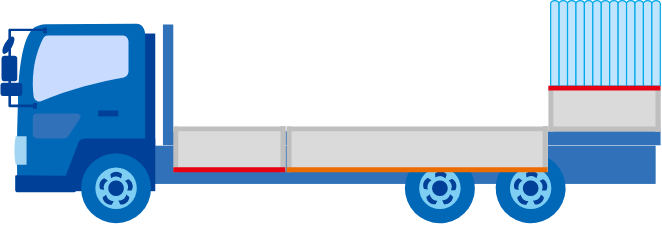

- 荷台後方への収納
-
※朱記部は収納レールを示す。
ホロを後部アオリに収納することで、前部および中央のアオリが開閉できます。
主要諸元表・概略図
※表は左右にスクロールできます。
| 型式 （ピッチ数） |
アーチ長さ mm |
適応荷台長さ （外寸法）mm |
荷台幅 （内寸法）mm |
アーチ高さ mm |
ホロ収納長さ mm |
概算重量 kg |
|---|---|---|---|---|---|---|
| AB-4 | 3,100 | 2,400を超え3,100以下 | 1,590 〜 2,430 |
（700） 〜 2,000 （2,200） |
750 | 170 |
| AB-5 | 3,800 | 〃 3,800以下 | 850 | 200 | ||
| AB-6 | 4,500 | 〃 4,500以下 | 950 | 230 | ||
| AB-7 | 5,200 | 〃 5,200以下 | 1,050 | 260 | ||
| AB-8 | 5,900 | 〃 5,900以下 | 1,150 | 290 | ||
| AB-9 | 6,600 | 〃 6,600以下 | 1,200 | 320 | ||
| AB-10 | 7,300 | 〃 7,300以下 | 1,300 | 350 | ||
| AB-11 | 8,000 | 〃 8,000以下 | 1,400 | 380 | ||
| AB-12 | 8,700 | 〃 8,700以下 | 1,500 | 410 | ||
| AB-13 | 9,400 | 〃 9,400以下 | 1,600 | 440 | ||
| AB-14 | 10,100 | 〃 10,100以下 | 1,700 | 470 | ||
| AB-15 | 10,800 | 〃 10,800以下 | 1,800 | 490 | ||
| AB-16 | 11,500 | 〃 11,500以下 | 1,900 | 520 | ||
| AB-17 | 12,200 | 〃 12,200以下 | 2,000 | 550 | ||
| AB-18 | 12,900 | 〃 12,900以下 | 2,100 | 580 |
※1ピッチ＝700 ※突上無型は＋100mm
- 重量には幌重量は含まれていません。
- アーチ高さ：アオリ上面～ホロ骨天井上面
- 上記寸法外も製作可能ですので、ご検討時点でお問い合わせください。
AB type 概略図（PDF形式：756KB）実績写真

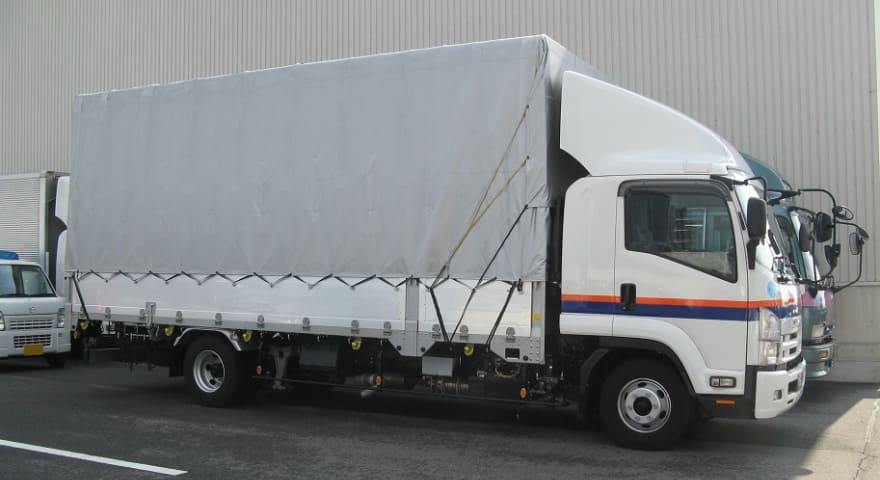

AB標準型
ホロを展開した状態
ホロを前方に収納した状態
前方の開閉を容易にしたタイプ
全体図
鳥居部の拡大写真
荷台後方へ開放した状態
