アコーディオンアーチ
注意事項
レール取付時のご注意

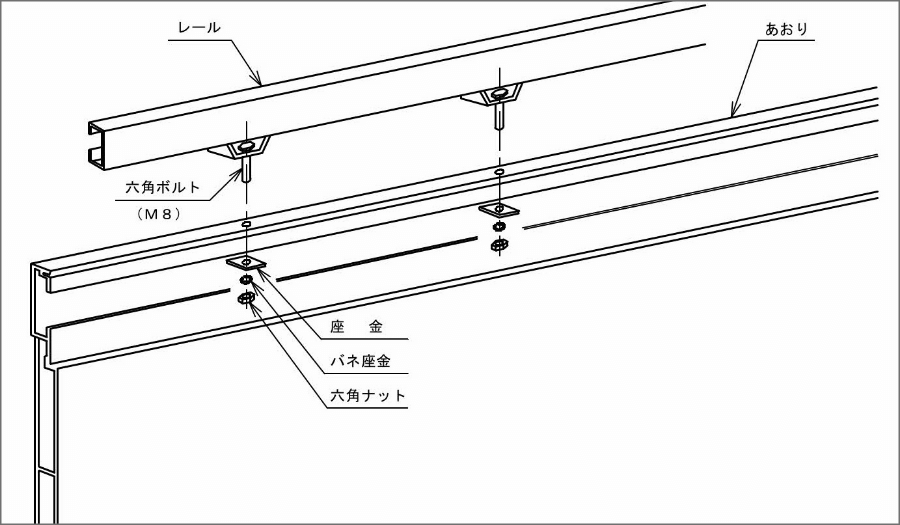

「あおり」への取付要領
取付の為にレール下部にレール取付金具が付いています。
「あおり」のインナープレートを外し、「あおり」上面に、レール取付金具の長穴に合わせ、8.5キリ程度の穴を明け、六角ボルト（M8）にて締め付けてください。
ボルト・ナット類は「あおり」の形状が千差万別の為、当方では準備していませんので、貴社側でご準備ください。
その他

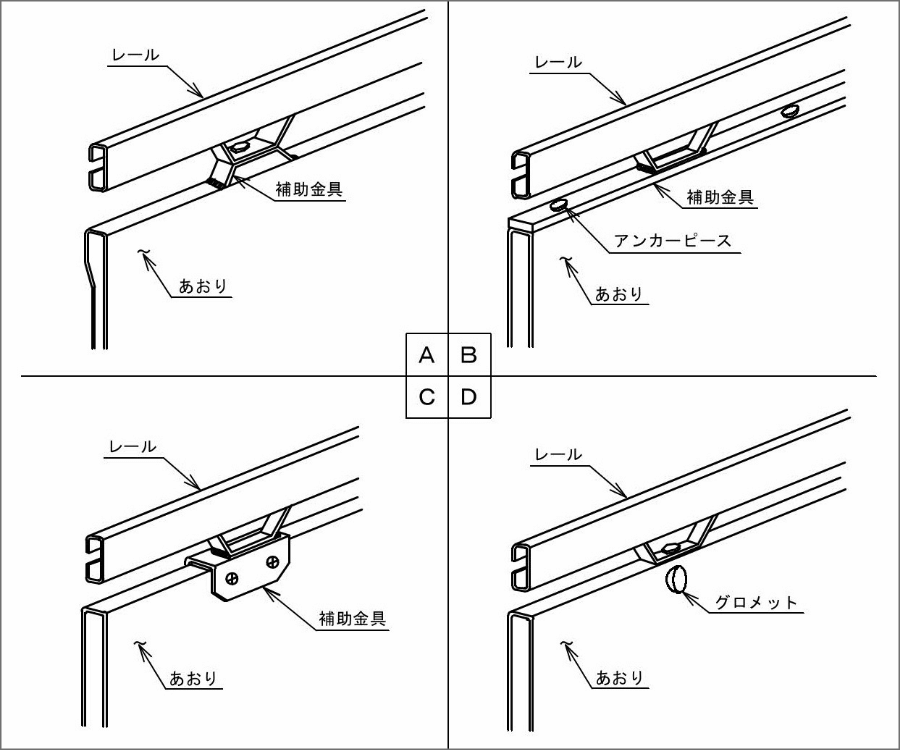

「あおり」が盲で、上記で示すような取付ができない場合は、下記に示す方法を参照して取付を行ってください。
（図A、B、C、D）

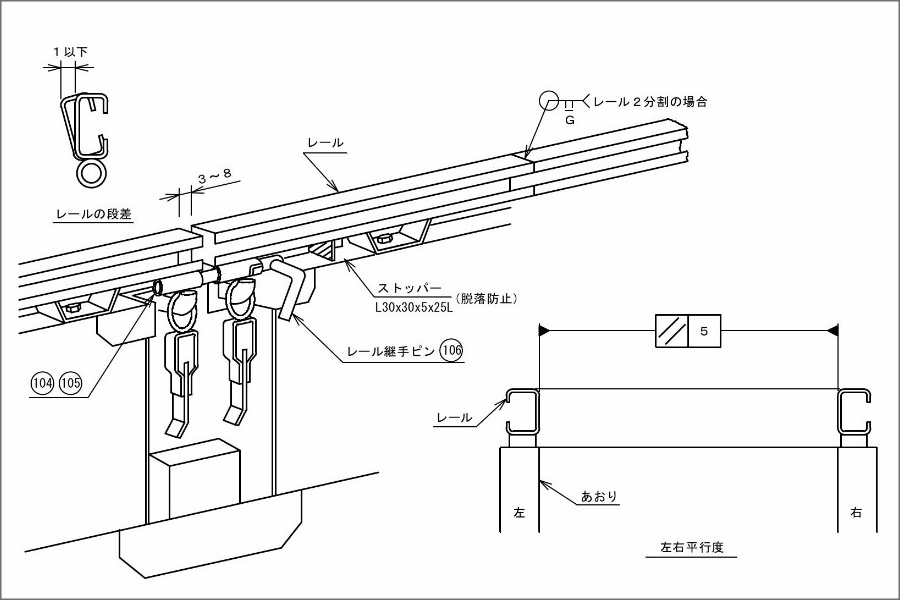

レール取付時の注意点
- 左右レールの平行度は5mm以内としてください。
- レールの隙間は、3～8mmが適しています。（荷物搭載時の架台の変形を考慮してください。）
- レールの段差は、1mm以下となるようレール取付金具と「あおり」の間にシムプレート等を挿入して調整してください。

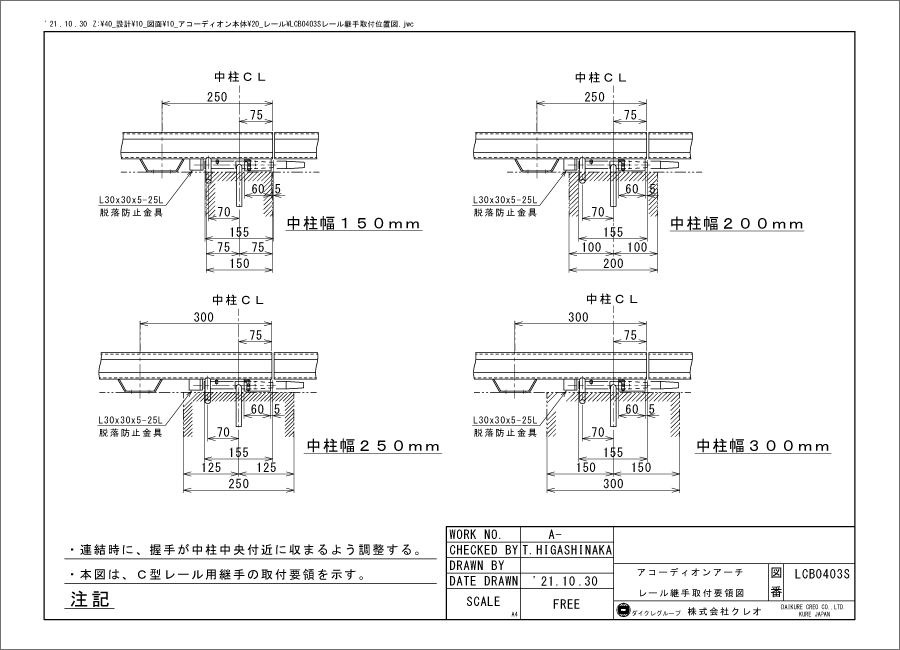

レール切断位置と中柱の関係
レール切断位置は、中柱の幅に応じて、下記参照のうえ決定すると、レール継手ハンドルの位置が中柱中央となり収まりがよくなります。（「あおり」の形状によっては、必要のないケースもあります。）
レール継手取付要領図（PDF形式：89KB）継手ピンの脱落防止

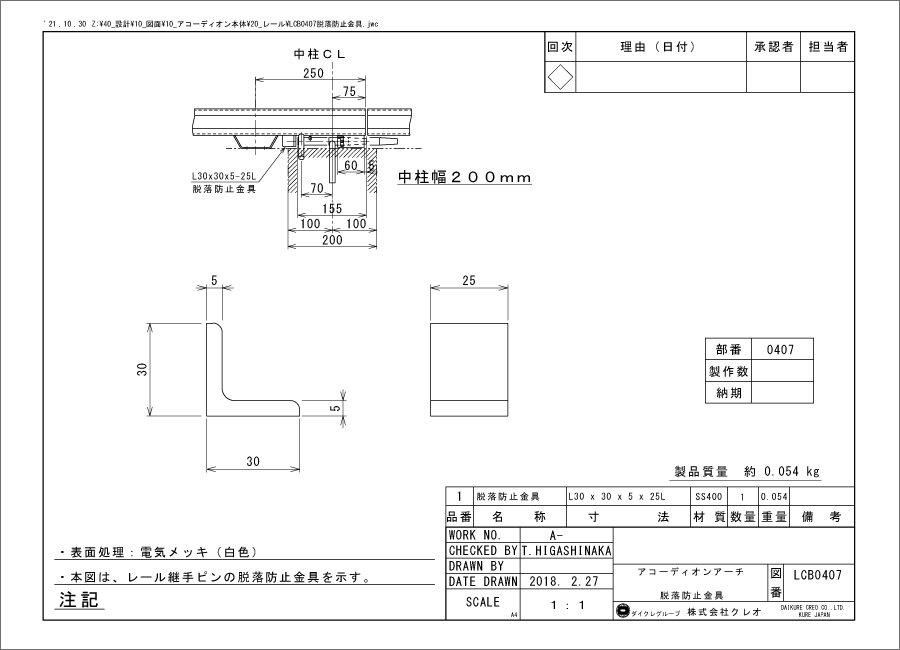

レール継手ピンの脱落を防ぐ目的で、脱落防止金具をレール下部に溶接で取付てください。
脱落防止金具は、レール継手セットに付属しています。
