チェーン電動式

チェーン駆動アーチ全景

チェーン駆動式は、アオリの無い車両用です。

チェーンボックス　前方部

チェーンボックス前方のスプロケット部外観です。

モーター駆動部

鳥居前面の空洞部に取り付けます。

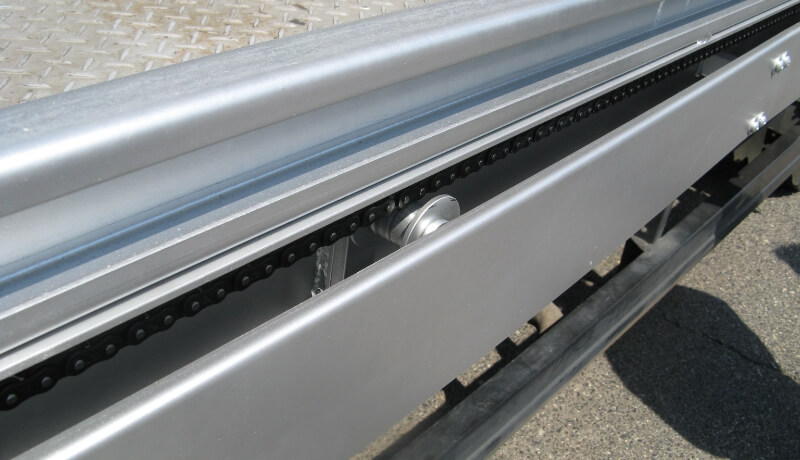

チェーンボックス　中間部

アイドラーにより途中でチェーンが弛むことを防止します。

チェーンボックス　後方部

チェーンボックス後部の六角ボルトを回してチェーンの弛みを調整します。

チェーン駆動による蛇腹の移動

チェーンを回転させることで、チェーンと連結させた前後端支柱を前後に移動させる。

連結ブラケット

チェーンと前後端支柱を連結します。チェーン駆動部故障時は、取付ボルトを外すことで、手動で開閉できます。

制御ボックス

車体下部の制御ボックスには、ブレーカー・マグネットスイッチ・サーマルエラーランプ等が組み込まれています。

操作ボックス

標準型は、前・後ボタンのみですが、オプションで、全開・全閉状態を示す赤・緑ランプをつけることが可能です。
