アコーディオンアーチ
電動アーチ
ベルト駆動式
アコーディオンアーチ
電動アーチ

ベルト駆動式

特長

駆動方法 前後端支柱に組み込まれたモーターによりプーリーを回転させ、レール側面の歯付きベルト上を前後移動させます。
取付車種 アオリ付の荷台にも取付可能です。(ベルトレールは、分割可能)
駆動源 左右の前または後端支柱に組み込まれたモーター2個で駆動します。
故障時対策 手動運転切替ボルトで、プーリーを歯付ベルト表面から浮かせることで、手動で開閉できる状態となります。

構造

プーリーと歯付ベルト
差し込み式ホロ骨、支柱、およびレールの3ブロックで構成しています。
前端支柱に取付けられた電動駆動装置
電動駆動装置は、前後端支柱の下部の両側に取り付けます。
前方電動開閉型の実施例
前端支柱にベルト駆動電動装置を取り付けた実施例です。
レール接手部
アオリが開閉できるよう、レールおよび歯付ベルトは、切断されており、レール接手で連結します。
制御ボックス
車体下部の制御ボックスには、ブレーカー・マグネットスイッチ・サーマルエラーランプ等が組み込まれています。

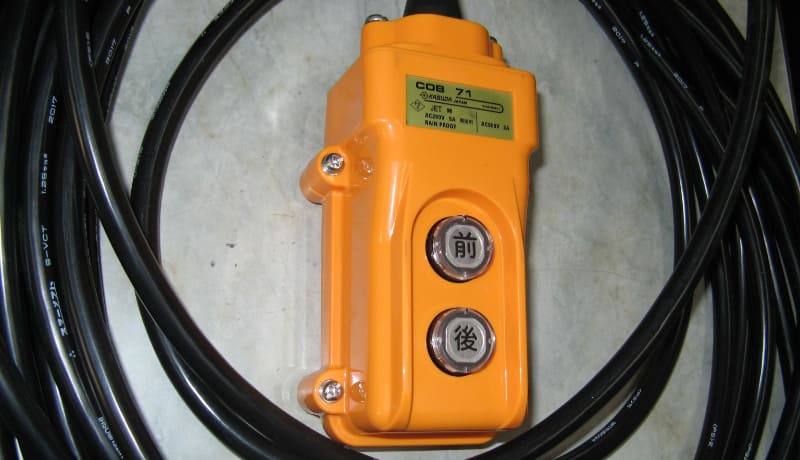

操作ボックス
標準型は、前・後ボタンのみですが、オプションでストッパーピンの開・閉ボタン、全開・全閉状態を示す赤・緑ランプをつけることが可能です。
リミットスイッチ取付例
荷台内側に取り付ける場合の例です。
手動切替ボルト
モーター等の故障時には、手動切替ボルトでブラケットを押し上げることでプーリーが空転状態となり、手動での開閉が可能となります。
電動ストッパー(オプション)
ストロークモーターにより操作ボックスのボタンにより電動でストッパーピンを開閉させます。深アオリ車などに便利です。
